H41F46-16C升降式襯氟止回閥
產品概況
產品型號：H41F46-16C
公稱通徑：DN15~300mm
壓力等級：PN0.6、1.0、1.6MPa
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12235
結構長度：GB12221
法蘭連接尺寸：GB4216
H41F46-16C升降式襯氟止回閥產品用途
百鋼閥門集團生產銷售的H41F46-16C升降式襯氟止回閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
H41F46-16C升降式襯氟止回閥閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
H41F46-16C升降式襯氟止回閥主要零件材料
上閥體：鑄鐵、球墨鑄鐵、碳鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼 襯里：氟塑料
閥瓣：碳鋼完全包覆氟塑料

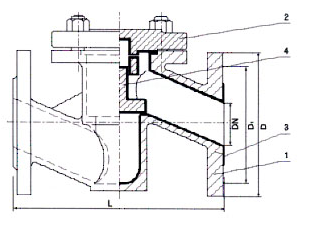

H41F46-16C升降式襯氟止回閥部件列表
1、閥體、2、閥蓋3、閥體襯里4、閥瓣
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd |
|
15 |
1.6 |
1.6 |
130 |
95 |
65 |
4-13.5 |
|
20 |
150 |
105 |
75 |
4-13.5 |
||
|
25 |
160 |
115 |
85 |
4-13.5 |
||
|
32 |
180 |
140 |
100 |
4-17.5 |
||
|
40 |
200 |
150 |
110 |
4-17.5 |
||
|
50 |
230 |
165 |
125 |
4-17.5 |
||
|
65 |
290 |
185 |
145 |
4-17.5 |
||
|
80 |
310 |
200 |
160 |
6/2-17.5 |
||
|
100 |
350 |
220 |
180 |
6/2-17.5 |
||
|
125 |
400 |
250 |
210 |
6/2-17.5 |
||
|
150 |
480 |
285 |
240 |
6/2-22 |
||
|
200 |
600 |
340 |
295 |
6/2-22 |
||
|
250 |
730 |
395 |
350 |
10/2-22 |
||
|
300 |
850 |
445 |
400 |
10/2-22 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H41F46-16C升降式襯氟止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯(lián)系我們。
