      您當前位置: 產品中心 襯氟閥門 襯氟球閥

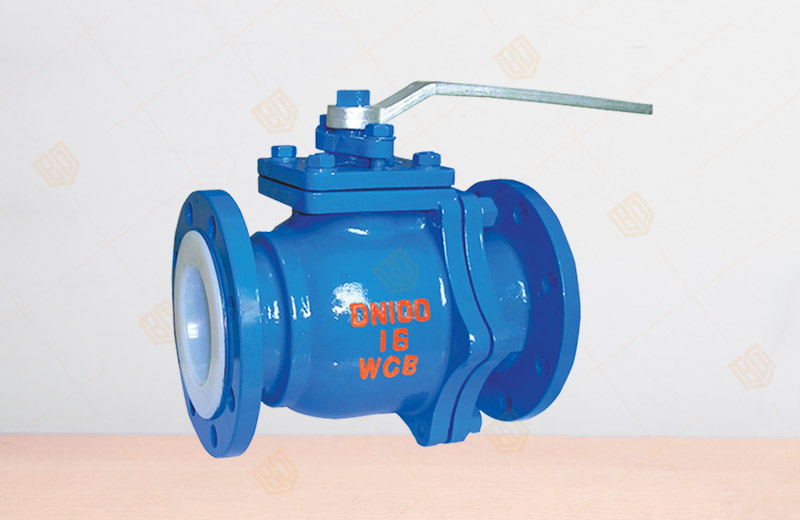

      Q41F46襯氟球閥

      產品概況

      產品型號:Q41F46
      公稱通徑:DN15~250mm,NPS1/2"~10"
      公稱壓力:PN1.0~1.6MPa
      驅動方式:手動、蝸輪轉動、氣動、電動
      主體材質:HT250、WCB、CF8、CF8M、CF3、CF3M
      設計規范:GB/T 12237,API 6D標準

      Q41F46襯氟球閥產品詳情
      一、Q41F46氟球閥概述

            百鋼閥門集團生產銷售的Q41F46襯氟球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。本廠球閥系列為Q41型,為對開二片結構形式。

      1、采用特殊的模壓工藝,使密封面致密良好,加之V型PTFE填料組合使閥門達到零泄漏。

      2、球體與閥桿鑄為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,根本保證使用中的安全性。

      3、采用全塑料襯里工藝,耐介質的強腐蝕。


      二、Q41F46襯氟球閥驅動方式

           手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥


      三、Q41F46襯氟球閥主要零部件材料表

      序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
      Z C P R PL RL
      1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
      2 球體/閥桿 WCB CF8 CF8M CF3 CF3M
      3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
      4 填料壓蓋 WCB CF8 CF8M CF3 CF3M
      5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
      6 支架 35 1Cr18Ni9Ti 1Cr18Ni9Ti
      7 螺栓 35 Cr17Ni2 1Cr18Ni2
      8 緊固螺母 45 0Cr18Ni9 0Cr18Ni9
      9 操作手柄 WCB WCB WCB

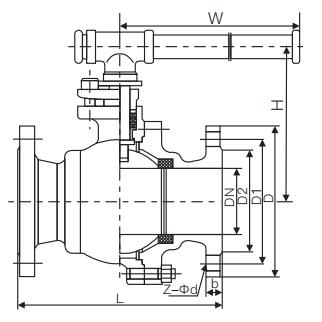

      四、Q41F46襯氟球閥主要外形和連接尺寸


      公稱通徑 L D D1 D2 f b Z-φd
      DN(mm) NPS(inch) PN1.0MPa
      15 1/2 130 95 65 45 2 14 4-φ14
      20 3/4 140 105 75 55 2 16 4-φ14
      25 1 150 115 85 65 2 16 4-φ14
      32 5/4 165 135 100 78 2 18 4-φ18
      40 3/2 180 145 110 85 3 18 4-φ18
      50 2 200 160 125 100 3 20 4-φ18
      65 5/2 220 180 145 120 3 20 4-φ18
      80 3 250 195 160 135 3 22 4-φ18
      100 4 280 215 180 155 3 22 8-φ18
      125 5 320 245 210 185 3 24 8-φ18
      150 6 360 280 240 210 3 24 8-φ23
      200 8 457 335 295 265 3 26 8-φ23
      250 10 533 390 350 320 3 28 12-φ23
      PN1.6MPa
      15 1/2 130 95 65 45 2 14 4-φ14
      20 3/4 130 105 75 55 2 16 4-φ14
      25 1 140 115 85 65 2 16 4-φ14
      32 5/4 165 135 100 78 2 18 4-φ18
      40 3/2 165 145 110 85 3 18 4-φ18
      50 2 203 160 125 100 3 20 4-φ18
      65 5/2 222 180 145 120 3 20 4-φ18
      80 3 241 195 160 135 3 22 8-φ18
      100 4 305 215 180 155 3 24 8-φ18
      125 5 356 245 210 185 3 26 8-φ18
      150 6 394 280 240 210 3 28 8-φ23
      200 8 457 335 295 265 3 30 12-φ23




      溫馨提示:

      本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41F46襯氟球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
